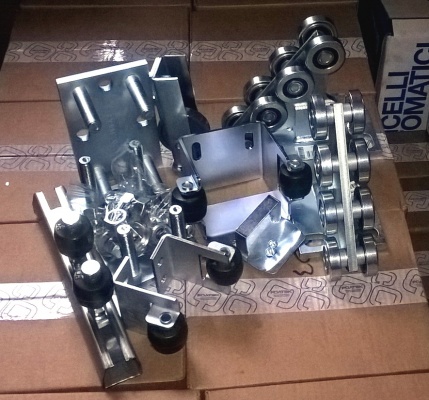

Механизм для откатных ворот

РОЛИК КОНЦЕВОЙ СЪЕМНЫЙ ЭКО - 1 шт

Ролик концевой создает дополнительную опору, совместно с ловителем нижним, в закрытом/открытом состоянии откатных ворот, тем самым, снижая напряжение в области касания направляющей с опорой в статическом состоянии ворот. Преимущество съемного ролика заключается в простоте его установки и возможности обслуживания откатных ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот. В конструкции предусмотрен высокопрочный нейлоновый ролик, не требующий обслуживания. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм — это обязательное условие.

Внимание! Во время выполнении сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

ЛОВИТЕЛЬ НИЖНИЙ РОЛИКОВЫЙ ЭКО - 1 шт

Ловитель нижний ЭКО воспринимает нагрузку от ролика концевого съемного ЭКО в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЭКО и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн, который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Упрощенная конструкция ловителя нижнего делает его цену более низкой, а стоимость комплекта более выгодной.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые стенки ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М 16 ЭКО или переместить ловитель.

ЛОВИТЕЛЬ ВЕРХНИЙ РОЛИКОВЫЙ ЭКО - 1 шт

Ловитель верхний роликовый ЭКО предназначен для удержания верхнего края ворот в закрытом состоянии.

В конструкции ловителя предусмотрены ролики резиновые с внутренней нейлоновой втулкой скольжения,

исключающие повреждение декоративного покрытия ворот. В закрытом состоянии снижается уровень шума за счет

поглощения вибраций створки ворот.

Если требуется регулировка ловителя верхнего по ширине, рекомендуем применять ловитель верхний роликовый.

ЗАГЛУШКА НАПРАВЛЯЮЩЕЙ ЭКО - 1 шт

Заглушка предназначена для защиты торца направляющей от попадания в направляющую снега, грязи, листвы и др.

 Заглушка выполнена съемной для упрощения обслуживания ворот. Заглушка производится из стали и оцинкована,

что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.

РОЛИКОВАЯ ОПОРА ЭКО - 2 шт

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Опора ЭКО используется в системах с направляющей ЭКО.

Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

В опорах используются усиленные подшипники 6202.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°).

Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот.

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать: правила регулировки опор и использовать для монтажа подставку регулировочную М 16 ЭКО.

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

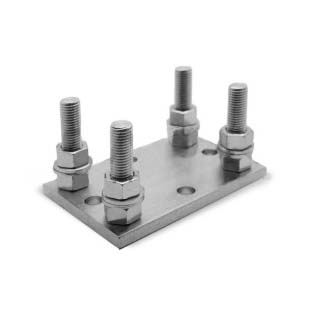

ПОДСТАВКА РЕГУЛИРОВОЧНАЯ М16 ЭКО - 2 шт

Подставки регулировочные М16 ЭКО используются совместно с опорами ЭКО. В конструкции откатных ворот подставки применяются для выполнения следующих функций:

1. Облегчение монтажа ворот.

2. Обеспечение регулировки положения опор в процессе эксплуатации ворот.

3. Продление срока службы опор.

РОЛИК РЕЗИНОВЫЙ ЭКО - 2 шт

Ролик резиновый изготовлен из некрасящей резины, не оставляет следов на створке ворот.

В конструкции ролика резинового предусмотрена нейлоновая втулка скольжения, исключающая шум, повышающая плавность хода и не требующая обслуживания при эксплуатации. Никакая смазка не требуется.

Ролики резиновые используются совместно с кронштейном квадратным.

Специальная прямоугольная гайка фиксируется внутри кронштейна и не проворачивается, что позволяет производить установку роликов при помощи одного гаечного ключа.

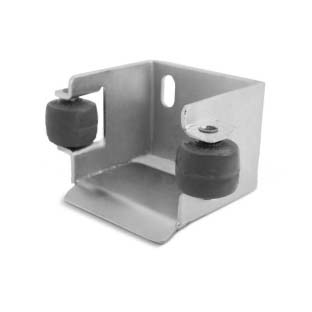

КРОНШТЕЙН КВАДРАТНЫЙ ЭКО  - 1 шт

Кронштейн квадратный совместно с двумя роликами резиновами используется для удержания верхней части створки

ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн крепится к П-образной раме роликами вниз при помощи сварки. При этом створка ворот проходит между

двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Стандартная длина кронштейна составляет 250 мм.
