Фурнитура для откатных ворот Комплект Евро

Фурнитура, механизм для откатных ворот. Комплект Евро

Наименование: Фурнитура, механизм для откатных ворот. Комплект Евро
Артикул: Ролики для ворот. Ролики для откатных ворот комплект ЕВРО.

Цена: 10513 руб

СДЕЛАЙ ЗАКАЗ СЕЙЧАС И ПОЛУЧИ СКИДКУ 5%

АКЦИЯ! ПРИ ПОКУПКЕ АВТОМАТИКИ - КОМПЛЕКТУЮЩИЕ ДЛЯ ВОРОТ СО СКИДКОЙ 35% ! *

Комплектующие для ворот МИКРО: вес ворот до 350 кг, проем до 4 м: 6300р4 095 руб.

Комплектующие для откатных ворот комплект ЭКО: вес ворот 300 - 500 кг, проем до 5 м: 7900р5 135 руб.

Комплектующие для раздвижных ворот комплект ЕВРО: вес ворот 500 - 800 кг, проем до 6 м: 10600р6 890 руб.

*количество комплектов по акции ограничено.

Стоимость доставки комплектующих для откатных ворот включая направляющую балку: по Санкт-Петербургу – 1400 р, Нижний Новгород – 1500 р, Петрозаводск – 1200 р, Чита – 2600 р, Архангельск – 1300 р, Адлер – 1650 р, Брянск – 1450 р, В.Новгород – 1150 р, Вологда – 1150 р, Калуга – 1600 р, Кострома – 1300 р, Мурманск – 1300 р, Псков – 1150 р, Смоленск – 1450 р, Сыктывкар – 1450 р, Ярославль – 1150 р, Тула – 1500 р, Набережные челны – 1500 р, Иркутск – 2300 р, Благовещенск – 2700 р, Комсомольск-на-Амуре – 2300 р, Уфа – 1700 р, Новосибирск – 1900 р, Воронеж – 1400 р, Челябинск – 1700 р, Красноярск – 2200 р, Тюмень – 1500 р, Хабаровск – 2400 р, Ижевск – 1450 р, Пенза – 1400 р, Казань – 1450 р, Волгоград – 1400 р, Саратов – 1500 р, Краснодар – 1450 р, Ростов-на-Дону – 1550 р, Астрахань – 1700 р, Ставрополь – 1500 р, Самара – 1400 р, Оренбург – 1500 р, Якутск – 2500 р, Кемерово – 2000 р, Томск – 2000 р, Омск – 1900 р, Липецк – 1300 р, Екатеринбург – 1600 р, Севастополь – 1800 р, Симферополь – 1850 р, Ханты-Мансийск – 1800 р, Барнаул – 1950 р, Петропавловск-Камчатский – 2900 р. и т.п.

Привезем в любой город за минимальную цену!

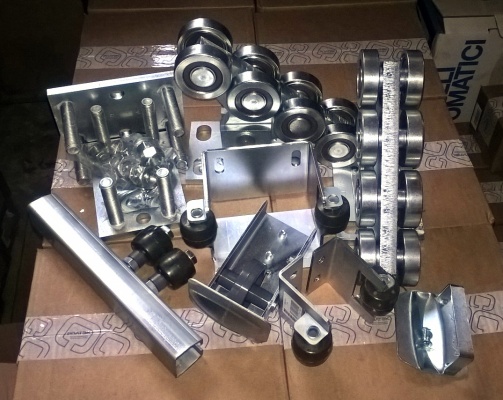

Состав комплекта для откатных ворот ЕВРО:

РОЛИК КОНЦЕВОЙ СЪЕМНЫЙ ЕВРО - 1 шт

ролик концевой съемный.jpg

Ролик концевой создает дополнительную опору, совместно с ловителем нижним, в закрытом/открытом состоянии ворот, тем самым, снижая напряжение в области касания направляющей с опорой ЕВРО в статическом состоянии ворот. Преимущество съемного ролика заключается в простоте сборки и обслуживания откатных ворот. В конструкции применяется выпуклая заглушка, предназначенная для совместной работы с ловителем  ЕВРО при сильных ветровых нагрузках на створку ворот. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие.

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.



ЛОВИТЕЛЬ НИЖНИЙ ЕВРО - 1 шт

ловитель нижний роликовый.jpg

Ловитель нижний воспринимает нагрузку от ролика концевого ЕВРО в закрытом/открытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО и ловителем , ловитель нижний совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель нижний служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения. Наличие роликов резиновых в конструкции ловителя предотвращает повреждение декоративного покрытия при открытии/закрытии ворот и снижает нагрузку на автоматику. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель  — ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые грани ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые ролики резиновые ловителя , создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М 16 или переместить ловитель.


ЛОВИТЕЛЬ ВЕРХНИЙ ЕВРО - 1 шт

ловитель верхний роликовый.jpg

Ловитель верхний ЕВРО предназначен для удержания верхнего края ворот в закрытом состоянии.

В конструкции ловителя предусмотрены ролики резиновые с внутренней нейлоновой втулкой скольжения,

исключающие повреждение декоративного покрытия ворот. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.

Если требуется регулировка ловителя верхнего по ширине, рекомендуем применять ловитель верхний составной.



ЗАГЛУШКА НАПРАВЛЯЮЩЕЙ ЕВРО - 1 шт

заглушка направляющей.jpg


Заглушка предназначена для защиты торца направляющей от попадания в направляющую снега, грязи, листвы и др.

 Заглушка выполнена съемной для упрощения обслуживания ворот. Заглушка производится из стали и оцинкована, что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.



РОЛИКОВАЯ ОПОРА ЕВРО - 2 шт



Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Опоры в конструкции откатных ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

Опора ЕВРО используется в системах с направляющей ЕВРО.

В опорах используются усиленные подшипники 6204.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60). Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот.

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать: правила регулировки опор и использовать для монтажа подсавку регулировочную М 16 ЕВРО.

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.


ПОДСТАВКА РЕГУЛИРОВОЧНАЯ М16 ЕВРО - 2 шт

подставка регулировочная.jpg


Подставки регулировочные М16 ЕВРО используются совместно с опорами ЕВРО. В конструкции откатных ворот подставки применяются для выполнения следующих функций:

1. Облегчение монтажа ворот.

2. Обеспечение регулировки положения опор в процессе эксплуатации ворот.

3. Продление срока службы опор.




РОЛИК РЕЗИНОВЫЙ ЕВРО - 2 шт

ролик резиновый.jpg

Ролик резиновый изготовлен из некрасящей резины, не оставляет следов на створке ворот.

В конструкции предусмотрена нейлоновая втулка скольжения, исключающая шум, повышающая плавность хода и не требующая обслуживания при эксплуатации. Никакая смазка не требуется.

Ролики резиновые используются совместно с кронштейном квадратным.

Специальная прямоугольная гайка фиксируется внутри кронштейна и не проворачивается, что позволяет производить установку роликов при помощи одного гаечного ключа.



КРОНШТЕЙН КВАДРАТНЫЙ ЕВРО - 1 шт

кронштейн квадратный.jpg

Кронштейн квадратный совместно с двумя роликами резиновыми используется для удержания верхней части створки ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн крепится к П-образной раме роликами вниз при помощи сварки. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Стандартная длина кронштейна составляет 250 мм.
